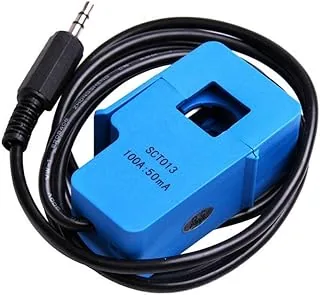

Capteur courant non-invasif SCT-013 100A
Pince ampèremétrique 100A, sortie AC — monitoring sans coupure circuit.
Analyse technique
La pince SCT-013 se clipse autour d'un conducteur existant sans le couper : c'est l'outil de la mesure d'énergie sur une armoire en service, sans arrêt ni intervention d'électricien sur la puissance. La variante 100 A/1 V intègre sa résistance de charge, donc se lit directement sur une entrée analogique d'ESP32 après conditionnement (offset + redressement).
Limites : c'est un capteur de courant, pas de puissance — sans mesure de tension et de phase, on estime des ampères, pas des kW réels (facteur de puissance ignoré). La précision de 1 % et la fenêtre de 13 mm bornent l'usage. Pour une mesure DC ou un circuit qu'on conçoit soi-même, l'ACS712 à effet Hall est complémentaire. Le rétrofit énergie non invasif est détaillé dans l'article dédié.
Spécifications vérifiées
Chaque valeur ci-dessous est tirée de la datasheet constructeur.
- Type
- Transformateur de courant à noyau fendu (pince non invasive)
- Entrée / sortie (variante 100A)
- 0–100 A → 0–1 V (résistance de charge intégrée)
- Précision / linéarité
- 1 % / 1 %
- Plage de fréquence
- 50 Hz à 1 kHz
- Fenêtre (diamètre conducteur max)
- ≈ 13 mm
- Tension de service
- phase ≤ 660 V
Références & normes
📄 Datasheet constructeur officielle — YHDC
Normes applicables
- Sécurité TC — La datasheet impose : secondaire à sortie tension NON court-circuité, secondaire à sortie courant NON ouvert (surtension dangereuse) — contrainte d'installation réelle.
