SENS-MAX31855-K

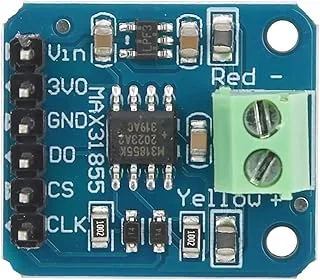

MAX31855 + thermocouple type K
Carte MAX31855 (SPI) + thermocouple K 1m — mesures -200..+1350°C.
Analyse technique
Le MAX31855K numérise un thermocouple type K avec compensation de soudure froide intégrée et sortie SPI directe — la brique propre pour lire une haute température de four, de sole ou d'injection depuis un microcontrôleur. Le type K couvre jusqu'à +1372 °C, largement au-delà de ce que toute sonde silicium (DS18B20, BMP280) peut supporter.
Deux points d'honnêteté. D'abord la précision : les ±2 °C internes du convertisseur s'ajoutent à la tolérance propre du fil thermocouple (classe 1 ou 2, IEC 60584) — le budget d'erreur réel est celui de la chaîne complète, pas de la puce seule. Ensuite le câblage : un thermocouple est sensible aux boucles de masse et au bruit ; en environnement électrique agité, l'isolation galvanique est recommandée. Le tuto four T° vers S7-1200 illustre la chaîne complète.
Spécifications vérifiées
Chaque valeur ci-dessous est tirée de la datasheet constructeur.
- Type de thermocouple
- Type K (variante MAX31855K)
- Plage (type K)
- −270 °C à +1372 °C
- Résolution
- 0,25 °C (14 bits signés)
- Précision interne (type K)
- ±2 °C (−200 à +700 °C)
- Compensation soudure froide
- intégrée (−40 à +125 °C)
- Interface
- SPI (lecture seule)
Références & normes
📄 Datasheet constructeur officielle — Analog Devices (ex-Maxim)
Normes applicables
- IEC 60584 — Définit la fonction EMF/température et les classes de tolérance du thermocouple type K. La tolérance du fil s'ajoute aux ±2 °C internes du convertisseur.
