SENS-ADXL345

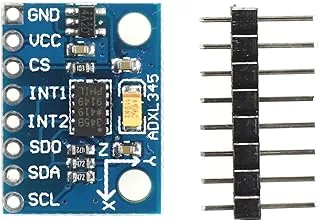

Accéléromètre ADXL345
ADXL345 3-axes ±16g, I2C/SPI, shock detection — module de prototypage.
Analyse technique
L'ADXL345 est l'accéléromètre numérique « à tout faire » : quatre gammes jusqu'à ±16 g, ODR jusqu'à 3200 Hz, SPI ou I²C, et une consommation de quelques dizaines de µA qui le rend viable sur nœud sur pile. Pour de la détection de choc, d'inclinaison ou de vibration de seuil au pied d'une machine, il fait le travail à coût minime.
Sa limite est le bruit : la datasheet le spécifie en LSB rms (pas en densité µg/√Hz), et il est nettement plus élevé que celui d'un capteur dédié CBM. Concrètement, on détecte qu'« une machine vibre plus qu'avant », mais pas les raies fines d'un roulement naissant. Dès qu'on vise l'analyse spectrale sérieuse, on monte en gamme vers l'ADXL355. L'ADXL345 reste le bon choix pour instrumenter large et pas cher, ou pour un premier prototype de surveillance.
Spécifications vérifiées
Chaque valeur ci-dessous est tirée de la datasheet constructeur.
- Gammes (sélectionnables)
- ±2 / ±4 / ±8 / ±16 g
- Résolution
- 10 bits fixe (jusqu'à 13 bits en full-resolution)
- Cadence de sortie (ODR)
- 6,25 Hz à 3200 Hz
- Interfaces
- SPI (3/4 fils) et I²C
- Alimentation
- 2,0 V à 3,6 V
- Consommation (mesure)
- 40 µA (<10 Hz) à 145 µA (>100 Hz)
Références & normes
📄 Datasheet constructeur officielle — Analog Devices
Normes applicables
- ISO 13373 — Utilisable en dépistage vibratoire ; le bruit (spécifié en LSB rms, non en µg/√Hz) le réserve au screening plutôt qu'à la CBM spectrale de précision.
