SENS-ACS712-30A

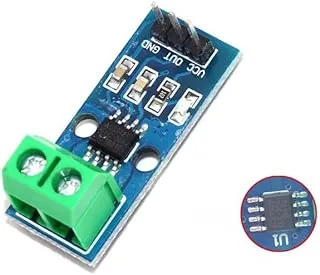

Capteur courant ACS712 30A (Hall)
Capteur courant Hall bidirectionnel ±30A, sortie analogique.
Analyse technique
L'ACS712 mesure le courant par effet Hall en série dans le conducteur, avec une isolation galvanique de 2,4 kV RMS entre la puissance et la mesure. Il lit AC comme DC, jusqu'à 80 kHz de bande passante : c'est le capteur simple pour instrumenter la consommation d'un moteur, d'une résistance ou d'une alimentation en basse tension.
Limites : il faut couper le conducteur pour l'insérer (contrairement à une pince), et sa sensibilité (66 mV/A) donne une résolution modeste sur les faibles courants — l'erreur de 1,5 % à 25 °C se dégrade en température. Pour une mesure non invasive sur une ligne existante qu'on ne veut pas ouvrir, la pince SCT-013 est le bon choix. L'ACS712 brille quand on conçoit le circuit et qu'on peut l'intégrer en série.
Spécifications vérifiées
Chaque valeur ci-dessous est tirée de la datasheet constructeur.
- Plage de courant (variante 30A)
- ±30 A
- Sensibilité
- 66 mV/A typ.
- Alimentation / sortie
- 5 V, sortie ratiométrique (AC ou DC)
- Bande passante
- 80 kHz
- Erreur de sortie totale
- 1,5 % à 25 °C
- Isolation
- 2,4 kV RMS mini (100 % testée en production)
Références & normes
📄 Datasheet constructeur officielle — Allegro MicroSystems
Normes applicables
- UL 62368-1 — Tension de tenue d'isolation (2400 V RMS) évaluée par organisme selon cette norme — spécifiée dans la datasheet.
- IEC 61000-4-5 — Tenue à l'onde de choc (surge) évaluée selon cette norme — pertinent sur circuits reliés au réseau.
