CONN-USB-RS485

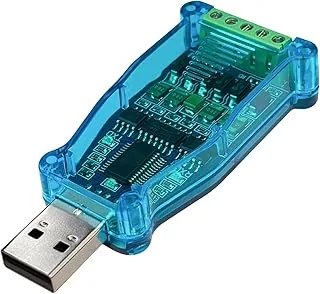

Convertisseur USB ↔ RS485 FTDI
Adaptateur USB ↔ RS485 FTDI FT232 — dialogue PC ↔ automate.
Analyse technique
Ce convertisseur donne à n'importe quel PC ou Raspberry Pi un port RS-485 par l'USB, autour d'un pont FTDI FT232RL réputé pour ses pilotes stables (Windows/Linux/macOS). C'est l'outil de terrain pour diagnostiquer un bus Modbus RTU, requêter un automate, ou faire d'un Raspberry Pi une passerelle de collecte.
Nuance : le FT232RL n'est que le pont USB-série ; le comportement différentiel (drive, protection) vient du transceiver RS-485 embarqué sur la carte, qui varie selon le modèle. Attention aussi aux contrefaçons de puces FTDI, source de pilotes capricieux. Pour intégrer le RS-485 dans un nœud embarqué plutôt que par USB, on utilise directement un MAX485.
Spécifications vérifiées
Chaque valeur ci-dessous est tirée de la datasheet constructeur.
- Pont USB-UART
- FTDI FT232RL (USB 2.0 Full Speed)
- Débit
- 300 bauds à 3 Mbauds
- Tampons
- réception 128 o / émission 256 o
- Trame UART
- 7/8 bits données, 1/2 stop, parité configurable
- Côté terrain
- transceiver RS-485 (différentiel)
Références & normes
📄 Datasheet constructeur officielle — FTDI (pont FT232) + transceiver RS-485
Normes applicables
- TIA/EIA-485 — Couche physique côté terrain (le FT232 fournit l'USB-UART, un transceiver externe fait le différentiel).
- Modbus RTU — Usage typique : dialoguer en Modbus RTU avec des équipements industriels depuis un PC.
