CONN-MAX485

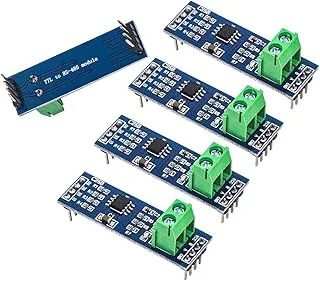

Module MAX485 RS485 TTL
Adaptateur TTL ↔ RS485 half-duplex — essentiel Modbus RTU.
Analyse technique
Le MAX485 est le pont entre le monde 3,3/5 V d'un microcontrôleur et le bus industriel RS-485 : différentiel, résistant au bruit, jusqu'à 1200 m et 32 nœuds. C'est la brique de base pour parler Modbus RTU à un automate, un variateur ou un compteur d'énergie — le langage filaire le plus répandu en usine.
À connaître : le RS-485 est half-duplex, il faut piloter la direction (DE/RE) au bon moment, et le bus exige une terminaison (120 Ω) et une polarisation correctes sous peine de trames corrompues. Ce n'est pas plug-and-play, mais c'est fiable et documenté. Le guide rétrofit montre comment un ESP32 + MAX485 remplace une passerelle commerciale à plusieurs centaines d'euros.
Spécifications vérifiées
Chaque valeur ci-dessous est tirée de la datasheet constructeur.
- Topologie
- Transceiver RS-485 / RS-422 half-duplex
- Débit max garanti
- 2,5 Mb/s
- Nœuds sur le bus
- jusqu'à 32 charges unitaires
- Alimentation
- 5 V simple
- Plage de mode commun (réception)
- −7 V à +12 V
Références & normes
📄 Datasheet constructeur officielle — Analog Devices (ex-Maxim)
Normes applicables
- TIA/EIA-485 — Couche physique différentielle à laquelle le composant se conforme (32 charges, mode commun).
- Modbus RTU — Protocole applicatif industriel courant transporté sur RS-485 ; le MAX485 en est un transceiver typique.
